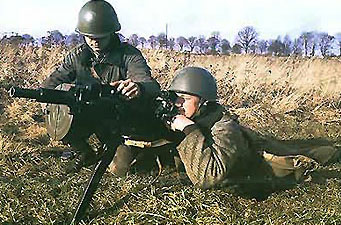

Автоматический противопехотный гранатомет Предназначен для поражения живой силы и огневых средств противника, расположенных вне укрытий — в открытых окопах (траншеях) и за естественными складками местности (в лощинах, оврагах, на обратных скатах высот). Разработан и принят на вооружение в начале 70-х гг.

Работа автоматики гранатомета основана на принципе использования энергии отдачи свободного затвора. Нарезной ствол гранатомета быстросъемный, в ствольной коробке он крепится замыкателем с чекой. Ударно-спусковой механизм позволяет изменять темп стрельбы.

АГС-17 имеет ленточное питание. Емкость ленты — 29 выстрелов. Коробка с лентой крепится на правой стенке ствольной коробки. Для стрельбы применяются выстрелы ВОГ-17М. Граната ВОГ-17М имеет самоликвидатор. Механизм подачи выстрелов включает рычаг подачи с роликом и подпружиненный подаватель. Подача выстрела при стрельбе осуществляется автоматически во время отката затвора. После чего при движении затвора вперед он досылается в патронник. При откате затвора стреляная гильза выбрасывается из ствольной коробки вниз.

Наводка АГС-17 производится с помощью оптического прицела ПАТ-17 2,7-кратного увеличения, закрепленного на кронштейне с левой стороны ствольной коробки. Сетка прицела позволяет вести стрельбу прямой наводкой. Для стрельбы по навесной траектории применяется квадрант.

Для работы с прицелом в ночное время в его комплекте предусмотрена система освещения. В яркую солнечную погоду при прицеливании используется нейтральный светофильтр, а в пасмурную, для повышения контрастности изображения, — оранжевый. Стрельба ведется с треножного складного станка САГ-17 (имеет секторные механизмы горизонтального и вертикального наведения, гильзоотражатель и механизм точного го-ризонтирования) по настильной или навесной траектории короткими (до шести выстрелов) и длинными (до десяти выстрелов) очередями, а также непрерывно. Кроме того, низкий минимальный темп стрельбы позволяет вести одиночную стрельбу.

Охлаждение ствола гранатомета воздушное, допускающее ведение непрерывного огня до 300 выстрелов. Гранатомет обслуживается расчетом из трех человек.

Страна производительРоссия
Тактико-технические характеристики:
Калибр, мм30
Масса снаряженного, кг44,5
Масса выстрела, кг0,35
Начальная скорость гранаты, м/с185
Скорострельность, в/м50-400
Прицельная дальность, м1700
