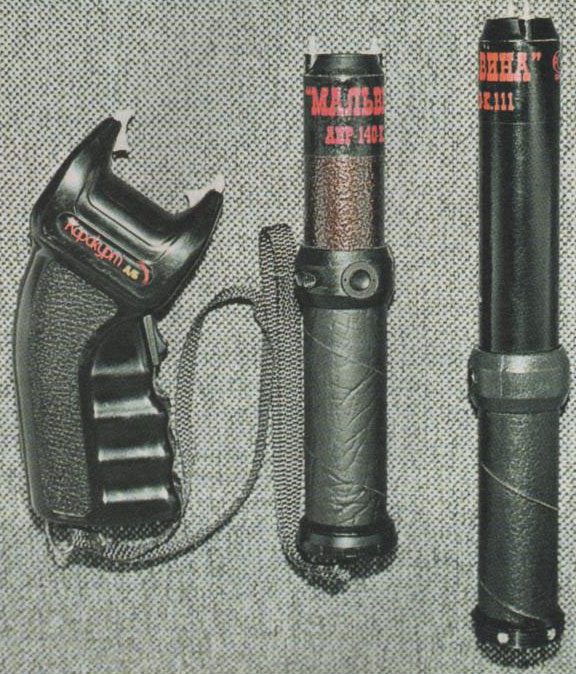

Контактные шокеры: слева направо: Каракурт и Мальвины разных модификаций.О стреляющем электрооружии упоминают индусская «Астра-веда» и Жюль Верн в «20 тысяч лье под водой», но реальные образцы носимого электрооружия создал в 1969 г. Джек Ковер из США. Довели конструкцию до совершенства все же российские исследователи, в том числе автор этой статьи...

История появления на вооружении полиции и простых обывателей иностранных государств электрошоковых устройств насчитывает уже несколько десятков лет. В советское время электрошоковые устройства считались негуманным полицейским средствами того же уровня, что и слезоточивый газ и дубинки, применяемые полицией капиталистических стран против рабочих демонстраций. Тем не менее такие устройства советского производства существовали, однако законное применение их было возможно только в таких случаях, когда ситуация уже позволяла правомерно применять и огнестрельное оружие, но в этом случае логично было стрелять пулями.

В начале 1990-х годов у нас появились электрошоковые устройства иностранного производства. Многочисленные мифы и легенды о них гласили, что единственного применения такого устройства (куда им не ткни) хватает для гарантированного вывода нападающего из строя на время от 1 до 30 мин. Через некоторое время, наряду с электрошокерами иностранного производства, стали появляться российские изделия, кооперативного производства.

Одновременно начинаются научные работы по изучению и улучшению существующих электрошоковых устройств (в дальнейшем ЭШУ) самозащиты. Первым отечественным предприятием, освоившим серийный выпуск нового типа оружия, стала частная московская фирма «МартЪ».

Вслед за названной фирмой появляются многочисленные последователи, которые также пытаются освоить постепенно входящие в обиход ЭШУ.

В начале все копировали электросхемы шокеров иностранного производства, пытаясь приспособить их к нашим технологиям. Иногда появлялись и достаточно оригинальные конструкции. Злектрошоки отечественного производства, впрочем как и иностранные, сильно отличались между собой по электрическим характеристикам. Основной характеристикой нового оружия самозащиты считалось, прежде всего, максимальное напряжение холостого хода (без нагрузки). Напряжение между боевыми электродами в различных изделиях колебались от 30 кВ до 100 кВ и более. Одна из отечественных фирм выпустила электрошокер с напряжением 1млн вольт, скромно назвав его «средством для забоя крупного рогатого скота».

Многие изделия отличались превосходным психологическим эффектом, громко трещали, сверкали, грохотали разрядами. Психологический эффект таких рукотворных молний был чрезвычайно высок. Практический — большей частью равнялся нулю. Но ни миллион вольт, ни громкий треск вообще никак не связаны с эффективностью.

Появившийся вскоре первый Закон «Об оружии» запретил использование электрошоковых устройств, как обычно легче было запретить, чем разбираться в сути дела. Десятки вновь образованных отечественных изготовителей прекратили свое существование. Когда все возникшие фирмы электрошоковых устройств скончались, осталась только одна фирма, собственно и благодаря усилиям которой электрошоковое оружие получило новую, уже вполне законную жизнь. Специалисты фирмы постепенно сумели убедить как законодателей, так и правоохранительные органы, что электрошоковое оружие, при соответствии научно обоснованных электрических характеристик и правильного применения, действительно эффективны при практически полной безопасности для жизни. Новая версия Закона «Об оружии» разрешила электрошоковое оружие отечественного производства. В настоящее время ЭШУ имеют право производить всего пять предприятий, имеющих лицензию российского агентства по обычным вооружениям. Это частные: НПП «МартЪ»; «Оберон-Альфа» (Москва); фирма «Тандер» (Новгород), государственные «НИИ стали» (Москва); НПО «Специальных материалов» (Санкт-Петербург).

Параметры электротравмы

С момента открытия электрического тока люди пытались понять, как именно он действует на организм человека, и где именно проходит граница между смертельным и несмертельным воздействием.

Принято считать, что опасность постоянного тока примерно в четыре раза меньше, чем переменного при равных напряжениях. Наиболее опасными среди переменных считаются токи промышленной частоты в 50—60 Гц. С повышением частоты опасность уменьшается, и при достижении частот более десятков килогерц переменные токи перестают быть опасными.

Основным поражающим фактором сейчас принято считать силу тока, именно сила тока, а вовсе не напряжение, обусловливает поражение. При силе тока 0,6—1,5 мА человек начинает ощущать воздействие тока. При 10—15 мА человек уже не может усилием воли оторвать рук от электродов. С 25 мА ток считается уже весьма опасным, а с 0,05—0,1 А признается смертельным. Но медицине известны случаи, когда смертельные травмы случались при силе тока ниже 50 мА, и абсолютно не смертельным оказывался ток в 1А и даже более.

Самая же большая сила тока, приводящая к летальному исходу, это примерно 4 А. При больших силах тока (в сотни ампер) человек опять в основном получает или не безусловно смертельную травму, или травму термическую (ожоги тела).

Напряжение для поражения само по себе ничего не значит. Все дело прежде всего в том, какой именно ток в теле человека может обеспечить это напряжение. Таким образом, дело не в самом напряжении, а только в отдаваемой источником тока мощности. Например, разряд обычного пьезоэлемента от зажигалки имеет напряжение около 10000 В. однако ощущается, как укус комара. В обычной бытовой электросети всего 220 В, и такое напряжение часто смертельно, что обеспечивается киловаттами мощности, которая может пройти от бытовой сети в тело человека с мокрой кожей. Медицине известны случаи смертельных травм даже от напряжения всего в 24 В. Но по этим единичным случаям нельзя судить об опасности электрического тока при малых напряжениях. Никто же не судит о смертельной опасности пчел, укусы которых могут вызывать смерть у отдельных людей в результате аллергической реакций на пчелиный яд. А вот об опасности электрического тока некоторые «эксперты» судят именно по «эффекту пчелы».

Известные из специальной литературы примеры воздействия электротока неопровержимо доказывают, что смертельные поражения всегда наступают только у человека в расслабленном состоянии. То есть когда человек просто не ожидает электроудара. Известные опыты на кошках показали, что кошка смертельно поражается некоторым напряжением промышленного тока неограниченной мощности только в спокойном состоянии, когда к умывающейся или отдыхающей кошке, то есть расслабленной, подводится это напряжение.

Если кошку предварительно раздразнивают палкой, она без последствий переносит в 10 раз большее значение напряжения промышленного тока. Ни один преступник не нападает в расслабленном состоянии, и именно поэтому никогда в истории применения ни одно электрошоковое устройство не вызвало смерть здорового преступника без предынфарктного состояния.

Ни один эксперимент, поставленный отечественными «специалистами» по поражению электротоком, разрабатывающими так называемые «нормативные документы», никогда не учитывал количества адреналина в крови поражаемого ЭШУ. Кроме того, у нас полностью запрещены опыты по электротравме на людях. Разрешены только опыты на животных, в качестве которых применяются максимум кролики. Даже не животные, сходные по массе тела с человеком, например свиньи и козы. И откуда же берутся утверждения некоторых «экспертов» — больших противников электрошоковых устройств, что характер электроразряда, применяемого в ЭШУ, даже лицензированных отечественных производителей опасен и даже смертелен именно для человека? А ниоткуда. Естественно, что проще запретить, чем разобраться, т.е. затратить время и работу ума.

В настоящее время доказано, что поражающая сила электротока не имеет линейной зависимости ни от значения напряжения, ни даже силы тока, но отчего она зависит и где граница между летальным и нелетальным воздействием электротока?

Исследования воздействия переменного электротока с различными характеристиками на человеческий организм в нашей стране вообще никогда не проводились, в отличие от заграничных исследований. Вероятно, что это было следствием высокого гуманизма наших ученых. Или просто лени.

Заграницей же исследования проводились не один десяток лет, причем на добровольцах. Например, при проведении исследований по проекту «Эйр Тайзер» в США было проведено более 2000 испытаний на добровольцах, в основном полицейских и сотрудниках силовых служб. У нас такие испытания никогда не проводились. Но это не мешало «экспертам» нахально утверждать, что электроток в оружии страшное зло.

Ученые США и Западной Европы методично нащупывали пути улучшения параметров электроразряда с тем, чтобы получить электрошоковые устройства минимальных массога-баритных размеров при максимальной, но нелетальной эффективности. Первые научные исследования заграницей относятся еще к 1946 г., когда доктор Дэлзил (США) в журнале «Нейрофизиология» опубликовал исследование «Воздействие минимальных токов на организм». Известно, что мощность электротоков мощностью до 25—30 Вт не вызывает летальных последствий но весьма эффективно вызывает «тетанизацию» поверхностных мышц, т.е. нарушение их работы. После такого уж точно потребуется отдых в Абхазии.

Поскольку ЭШУ используют именно переменный ток, исследования проводились именно с ним. Полезно знать, что переменный ток в розетке имеет практически правильную периодически-синусоидальную форму, являющуюся следствием применения машинных генераторов тока частой 50—60 Гц. А вот в электрошоковых устройствах форма электроимпульсов разнообразна. Различна как частота следования импульсов, так и их форма, их продолжительность, и энергия каждого импульса. Американские ученые подбирали все эти параметры опытным путем, измеряя значение каждого параметра, затрачивая громадное количество времени и средств. И окончательно установили, что мощность до 30 Вт абсолютно несмертельна, такую мощность, выдерживают даже правонарушители с сердечными стимуляторами. Что, вообще, смешно. Как показывает практика, в 99,9% случаев наши доморощенные преступники достаточно здоровые люди без кардиостимуляторов и костылей. И с большим количеством злобы, адреналина, алкоголя и наркотиков в крови.

Кроме разнообразия внутренних параметров разряда, большое значение имеет сама природа разряда, которая может быть емкостная (конденсаторная), индуктивная (трансформаторная) и смешанная. Как показали исследования, наиболее действенна статическая природа разряда, то есть наибольшим физиологическим действием обладает быстрый высоковольтный конденсаторный разряд. Именно электрошоковые устройства с емкостным разрядом наиболее эффективны. И наиболее экзотичны. Кстати, максимальное количество смертей от поражения емкостным электротоком пришлось на любителей самим чинить старые телевизоры. И при этом всегда люди были расслабленны, т.е. никак не ожидали от телевизора «нападения».

Стоит отметить, что так называемые умножители напряжения, иногда устанавливаемые в дешевые электрошоковые устройства, не имеют никакого отношения к правильно организованному конденсаторному типу разряда, поскольку в классических умножителях напряжений из-за их ничтожного КПД просто невозможно обеспечить приемлемую для электрофизиологического воздействия выходную мощность при небольших габаритах.

На сегодняшний день зарубежным ученым известно, что единственным критерием, хоть в некоторой степени определяющим принципиальную возможность поражения электротоком, является только уровень мощности, отдаваемой в нагрузку (т.е. в человека) устройством, потенциально пригодным для поражения, будь это хоть обычная домашняя розетка или электрошокер.

И кратковременное воздействие (до десятков секунд) любого типа устройства с максимальной отдаваемой мощностью в 30 Вт в секунду, никогда не вызывает смертельного исхода. В нашей стране эта норма, научно выработанная ведущими учеными мира, занижена ровно в три раза.

Некоторые производители электрошоковых устройств, кроме оперирования понятием мощность электрошокового устройства, стараются оперировать малодоступными публике понятиями: «протекающего количества электричества» (в кулонах или микрокулонах), «действующих, амплитудных и пиковых значений» силы тока и напряжений, мощности и т.п. хотя и вполне научных, но совершенно не имеющих значения для определения эффективности воздействия электрошоковых устройств понятий. Как ранее производители электрошоковых устройств для увеличения продаж оперировали рекламной уловкой, заключающейся в выпячивании максимального напряжения электрошокового устройства (вплоть до миллиона вольт!), так теперь оперируют цифрами рекламного характера, указывающими максимальную (пиковую) силу тока, пиковую мощность, причем стараются писать большее количество цифр, например 5000 мкКл, 10000 мА, 100 кВт, и т.д.

Описывая клинику электротравмы, перечисляют различные нервные нарушения, развивающиеся после электротравмы. Например, парезы конечностей, лицевого нерва, непроизвольные физиологические отправления. Однако никогда не говорится, что такие нарушения развиваются только после поражения промышленным током напряжением не менее 380 В, (и весьма редко бытовым в 220 В). После воздействия электрошоковых устройств наблюдался только один случай нервного нарушения. Но весьма интересный. После грамотного поражения хулигана в паховый нервный узел (после кратковременной потери сознания), у этого человека развился устойчивый (до трех месяцев) приапизм. Чему несказанно рады были и супруга и знакомые женщины потерпевшего. Тут интересно заметить, что когда приапизм исчез, сам потерпевший выяснив к тому времени из чего именно его «стукнули», пришел в магазин, торгующий электрошокерами, и попросил продать ему именно ту модель, которая его и поразила. И зачем она ему понадобилась?

Электрошоковые устройства контактного действия (ЭШУ, ЭШО) явились первым электрошоковым оружием в мире и до сих пор преобладающим на рынке слаборазвитых стран прежде всего из-за неплохой эффективности, достаточной простоты устройства и невысокой стоимости. Электрические характеристики и соответственная эффективность воздействия таких устройств отечественного производства большей частью уже превосходят аналогичные устройства зарубежного производства, во всяком случае, как показала последняя оружейная выставка (май 2003 г.) в Абу-Даби у контактных ЭШУ частной отечественной фирмы заграницей практически нет конкурентов по показателям «эффективность действия» — «цена», и это притом, что мощность отечественных ЭШУ ограничена по сравнению с иностранными. Иностранные же ЭШУ конкурируют с отечественными только по внешнему дизайну и стоимости. Что, к сожалению, главное для простого не разбирающегося в показателях эффективности покупателя.

Основным недостатком всех указанных устройств электрошокового оружия контактного действия, обладающих большей или меньшей эффективностью воздействия, является необходимость непосредственного контактного применения, т.е. применения на дистанции вытянутой руки, что резко снижает вероятность поражения противника, имеющего «удлинитель» руки. т.е. вооруженного огнестрельным оружием, но вполне достойно против противника с ножом, палкой, умеющим наносить удары ногами и т.д.

Электрошоковые устройства дистанционного действия (ДЭШУ, ДЭШО, ДЭО).

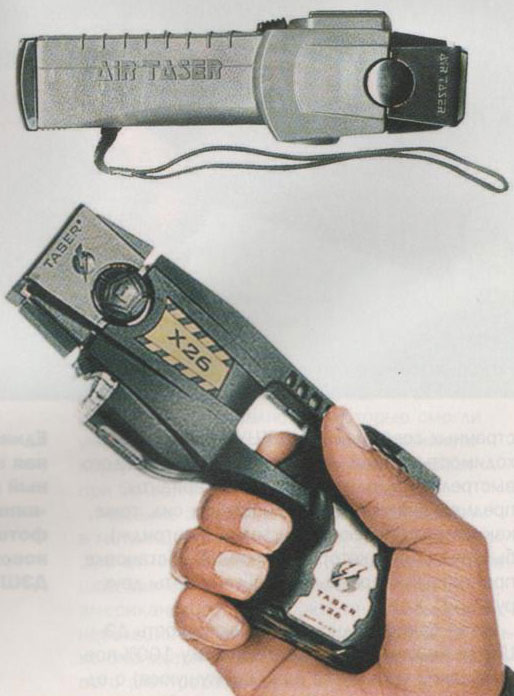

Дистанционные шокеры: вверху «AIR TASER 34000», внизу «AIR TASER Х-26» мощностью 26 Вт.В 1969 г.. американский ученый из (НАСА) Джек Ковер (J. Cover) создает первое в мире устройство для поражения электрическим током на расстоянии. Ковер предлагает использовать металлические проводники, выстреливаемые в цель. Ковер использовал для метания проводников пороховой заряд или заряд сжатого газа. Первые устройства Ковера, названные им «Taser». появляются уже в 1970 г.,а с 1976 г. подобные устройства начинают свое победное шествие по всему миру для вооружения полицейских сил. В 1998 г., появляется удачный вариант «Taser» для гражданского использования «Air Taser 34000». Достаточно быстро устройство «Air Taser 34000» с пониженной в соответствии с российским законодательством мощностью начинает распространяться и в России фирмой «Интекгран-Т», осуществлявшей сборку иностранного оружия по лицензии. Однако охолощенный (существенно уменьшенный по мощности в сравнении с американским прототипом) в связи с нашим несовершенным законодательством российский вариант «Air Taser 34000» не находит сбыта отчасти от заведомо недостаточной для эффективного воздействия мощности, но главным образом из за неоправданно высокой цены стреляющего элемента (картриджа), цена которого в розничной торговле составляла примерно 50 долл. США. Стоит отметить, что еще в 1999 г., автор предлагал разработать пневматический картридж, аналогичный американскому, но значительно меньшей стоимости, однако ценовая политика российской фирмы просто не предусматривала снижения цен.

В настоящее время производство и продажа отечественного аналога «Air Taser 34000» прекращена. И это в то время, когда множество государств разрешило аналогичные и весьма эффективные устройства дистанционного действия для самозащиты граждан. Главным недостатком всех без исключения иностранных современных ДЭШУ является необходимость ручной перезарядки после каждого выстрела, т.е. однозарядность. Варианты, предназначенные для полицейских сил, тоже, как правило, имеют один заряд (картридж), быстрая смена которого в боевой обстановке практически нереальна.

Из-за однозарядности эффективность ДЭШУ сравнительно низка, поскольку 100%-ное попадание в цель (да еще движущуюся) с одного выстрела доступно только профессионалам, постоянно тренирующимся в стрельбе, а стоимость одного выстрела из ДЭШУ даже заграницей не менее 20 долл. США. Многозарядности ДЭШУ, удерживаемого и управляемого одной рукой (т.е в виде пистолета), мешают даже не габариты электроначинки, а прежде всего большие габариты стреляющей головки (картриджа).

Но теперь, благодаря работам отечественных частных специалистов, это последнее препятствие преодолено.

На сцене XXI в. предстоит появление оружия ближнего боя «одной руки» более эффективного, чем пистолет.

Иностранные ДЭШУ не пригодны для защиты от группового нападения. Вторым недостатком иностранных ДЭШУ является неодинаковость воздействия на представителей разных наций.

В настоящее время крупнейшие мировые производители нелетального оружия XXI в. производят опыты по передаче электрического импульса без проводов. Но никому не удалось превзойти способ передачи электрического импульса по проводам, предложенный Ковером. В мире существуют десятки экзотических способов передачи электроимпульса без проводов. От передачи электроимпульса по струе жидкости (электролита) до передачи по облаку твердого токопроводящего материала, по струе расплава металлов или солей, по ионизирующему воздух каналу УФ-лазера, по плазменному шнуру и т.д. Все эти способы в настоящее время и ближайшие годы не могут составить серьезной конкуренции способу Ковера, так как даже примитивные расчеты в пределах знаний средней школы по физике и, тем более, серьезные расчеты неопровержимо доказывают бесперспективность таких «перспективных» видов передачи электроимпульса, уступающих передаче электроимпульса по обычным проводам по массогабаритным показателям, необходимым для передачи уровням энергозатрат, сложности и стоимости устройства. Все перечисленные устройства могут иметь только военно-прикладное значение при установке таких устройств на тягачах и тяжелой бронированной технике. И в идеальном случае только для установки на специальных полицейских автомобилях. В оружии самозащиты и легкого носимого одним человеком полицейского электрического нелетального оружия у способа Ковера пока просто нет конкурентов. При этом практически мало кто из исследователей знает, а какой же импульс надо передать для гарантированного нелетального и эффективного воздействия.

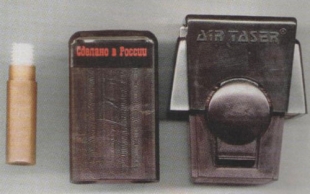

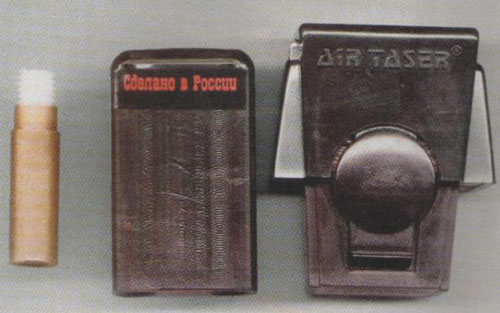

Картриджи к ДЭШУ: слева пневмо-патрон к российскому, в центре опытный российский и справа — картридж к американскому AIR TASER.В настоящее время не существует ни одной отечественной модели ДЭШУ (кроме единственно моделей стандартных ЭШУ фирмы «МартЪ», снабженных однозарядными насадками для присоединения стреляющего картриджа «Эйр Тэйзер» производства США). Но насадки с дорогостоящими стреляющими картриджами производства США никогда не найдут потребителя. Тут стоит отметить, что Министерство обороны США только в этом году заказало только для вооружения своих солдат в Ираке ДЭШО модели Х-26 на 1,8 млн долл. Однако применение модели Х-26 ограничивает дальность действия, не превышающую 6.4 м, что явно недостаточно для борьбы с террористами, вооруженными огнестрельным оружием.

Наши специалисты идут гораздо дальше американцев, вынужденных на больших дистанциях использовать уже электролазерное оружие, отличающееся значительными габаритами, не позволяющими создать носимое одним человеком компактное оружие, по весу и размерам не отличающееся от винтовки или гладкоствольного военно-полицейского ружья. В России создана концепция (и уже проверена на опытах) по передаче электроимпульса на дистанцию до 100 м. Такое ДЭШО, правда, предназначено не для гражданского использования, а только для применения в силовых структурах. ДЭШО большой дальности действия представляет собой пневматический карабин, бесшумно выстреливающий специальную «электрическую пулю», практически как задумал еще писатель-фантаст Жюль Верн. Отличие отечественной электрической пули от аналогичной пули Sticky Shocker (Липкий Шокер), созданной американской фирмой Jaycor, прежде всего в ее ничтожной массе не более 50 г, по сравнению с американской массой около 120—135 г, и размерах: диаметр — 23 мм, длина 70 мм против американской диаметром 40 мм и длиной 100 мм. Но главное отличие даже не в массе, а в оригинальном принципе неизменного кинетического действия на любой дистанции применения. Такая пуля при ударе в цель как на расстоянии 20 м, так и на расстоянии 100 м, имеет одинаковую кинетическую энергию всего около 20—30 Дж. При этом эффективность действия электроимпульса отечественной электрической пули неизмеримо выше американской поскольку пуля использует «эффект EMD-M».

Пока отечественное ДЭШО сравнительно малозарядно при меньших габаритах, удобстве ношения, и применения, и, главное, дистанции стрельбы. Скоро количество зарядов будет доведено до 7—8, и, таким образом, новое ДЭШУ практически сравняется по количеству зарядов с иностранным гражданским огнестрельным оружием.

Созданию многозарядного отечественного ДЭШУ предшествовала громадная работа российских специалистов, которые смогли уменьшить размеры и вес американского картриджа «Эйр Тазер» ровно в три раза при большей длине токопроводов.

Метание зондов осуществляется сжатым в метающем пневмопатроне под давлением 200 атмосфер воздухом, причем такое большое давление освобождается, в отличие от американского картриджа, не применением небольшого пиротехнического заряда, а только благодаря механическому действию пускового электроразряда на клапанное устройство пневмопатрона.

ТТХ ДЭШО отечественной разработки:

Длина, мм194
Высота, мм120
Ширина, мм37
Вес, г410
Прицельная дальность, м10
Количество выстрелов4

Автор: Юрий Ладягин.
