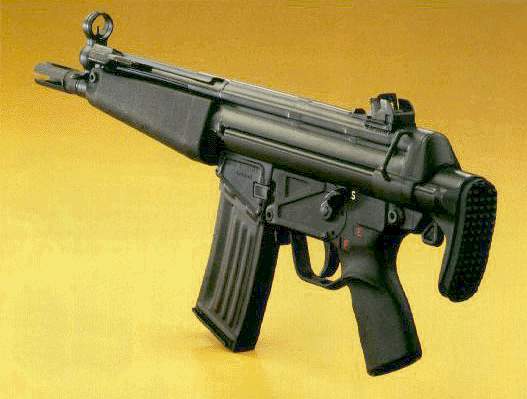

Пистолеты-пулеметы семейства МР5 разработаны на базе винтовки G3 и имеют тот же принцип работы. Так, пистолеты-пулеметы MPSAS и MPSSD6 фирмы Хеклер и Кох отличаются от штурмовых винтовок , выпускаемых этой же фирмой, лишь применением 9-мм патрона "Рага" и меньшей длиной. Они выполнены по схеме с полусвободным затвором , имеющим роликовую систему замедления и курковый ударный механизм . На МР5А3 установлен выдвижной плечевой упор, а MP5SD6 снабжен глушителем звука выстрелов. Пистолет-пулемет работает в автоматическом режиме ; по специальным заказам может оборудоваться устройством для стрельбы очередями из трех выстрелов. При постановке на предохранитель (верхнее положение переводчика-предохранителя) ось рычага переводчика лежит на выступе спускового крючка , не допуская его движения, достаточного для расцепления шептала с вырезом на курке . Затвор состоит из двух частей с роликами, выступающими из передней части (личинки) затвора. Более массивная верхняя часть лежит на личинке в положении готовности к стрельбе, и наклонные плоскости между роликами толкают их в углубления в ствольной коробке . Давление пороховых газов воздействует на личинку. Ее движению препятствуют ролики, находящиеся в углублениях и движущиеся по наклонным плоскостям верхней части затвора . Углы углублений и наклонных плоскостей обеспечивают соотношение скорости движения верхней части и личинки 4:1, т. е. при откате верхней части на 4 мм, личинка проходит только 1 мм. Так как ролики находятся целиком внутри затвора, обе части затвора движутся вместе. Пустая гильза прижимается к зеркалу затвора выбрасывателем до тех пор, пока ее не ударяет лапка отражателя и не выбрасывает через окно с правой стороны пистолета-пулемета. Возвратная пружина, сжавшаяся, при откате затвора , разжимается, толкая его вперед. Извлекается следующий патрон из магазина, личинка останавливается. Верхняя часть затвора продолжает двигаться, и наклонные плоскости снова толкают ролики в углубления в ствольной коробке. Верхняя часть соединяется с личинкой, пистолет-пулемет вновь готов к стрельбе. Когда переводчик стоит в положении автоматического огня, то спусковой крючок идет вверх достаточно далеко, шептало выводится из зацепления с курком без последующего их соединения. Следующий выстрел происходит сразу после закрытия затвора. . В положении переводчика для одиночного огня ход спускового крючка ограничен так, что последний не может подняться достаточно высоко, и подпруженное шептало блокирует курок до тех пор, пока спусковой крючок не отпущен и снова нажат. Если затвор полностью закрыт, то курок высвобождается. Пистолеты-пулеметы семейства МР5 широко распространены в армиях и спецслужбах многих государств.
Страна производитель | Германия |
Тактико-технические характеристики: | |
Калибр, мм | 9 Парабеллум |
Длина с прикладом, мм | 660 |
Длина без приклада, мм | 490 |
Длина ствола, мм | 225 |
Масса без патронов, кг | 2,55 |
Масса с патронами, кг | 3,03 |
Емкость магазина, патронов | 10,15 или 30 |
Вид огня | о/н |
Темп стрельбы, выстр/мин | 650 |
