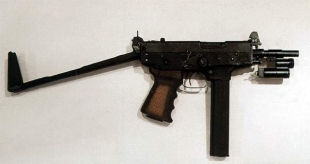

Пистолет-пулемет КлинКонструкция ПП "Кедр" разрабатывалась еще в начале 70-х годов под патрон 9х18 мм ПМ. Но поскольку в начале 90-х появился модернизированный 9-мм патрон с высокой начальной скоростью пули, то было решено доработать схему. Требовалось рассчитать оружие на большую мощность патрона: новая пуля при массе 5,54 г имела начальную скорость 415 м/с. За счет конической формы головной части с плоской площадкой впереди у пули улучшилась аэродинамика и увеличилось пробивное действие при сохранении убойности и снижении рикошетов. Благодаря новому патрону, существенно возросла эффективность пистолета-пулемета, получившего название "Клин". (Ведущим конструктором его был сын Е. Ф. Драгунова - М. Е. Драгунов.) Увеличилось пробивное действие на дальности 20 м - пуля модернизированного патрона пробивает стальной лист толщиной 3 мм. Существенно улучшилась кучность стрельбы : на расстоянии 150 м поперечные рассеивания . при одиночной стрельбе составляют менее 80 см. Штатный патрон на этой же дальности имеет рассеивание более 200 см. Настильность траектории пули модернизированного 9-мм патрона позволяет вести стрельбу до 150 м с постоянной установкой прицела. Автоматика "Клина" основана на отдаче свободного затвора . Темп стрельбы "Клина", в зависимости от патрона - от 975 до 1060 выстрелов в минуту, ресурс ствола - 5 000 выстрелов. При стрельбе одиночными на дальности 25 м (типична для ближнего боя) пули укладываются в круг радиусом 58 мм; на 150 м все пули ложатся в круг радиусом 393 мм. На дальности 20 м пуля патрона ПМ пробивает стальной лист в 3 мм. При создании пистолета-пулемета "Клин" были сохранены основные конструктивные решения пистолета-пулемета "Кедр", обеспечивающие его высокие боевые и эксплуатационные качества: ударно-спусковой механизм с разрывом контакта между курком и затвором , комбинированное прицельное устройство , предохранитель, блокирующий при выключении спусковой крючок и затвор. Приемы разборки, сборки и технического обслуживания полностью идентичны с пистолетом-пулеметом "Кедр". Выпуск опытной серии пистолетов-пулеметов "Клин" начался в 1994 году на производственном объединении "Златоустовский машиностроительный завод". К настоящему времени создан опытный образец с глушителем. По конструкции образец унифицирован с пистолетами-пулеметами "Кедр" и "Клин". Для снижения звука выстрела ствол в нем снабжен 5 рядами отверстий (по 2 в ряду), перекрытых рулоном из стальной нержавеющей сетки. Глушитель состоит из расширительной камеры (внутри которой находится рулон) и соединенной с ней насадкой с диафрагмами внутри. Принцип действия и конструкция глушителя аналогичны серийно выпускавшемуся бесшумному пистолету АБП. Эффективность глушителя составляет 20 ДБ. Для уменьшения габаритов при ношении насадка может отделяться. При необходимости мгновенного наведения на цель в условиях ограниченной видимости используется лазерный целеуказатель. Он позволяет уверенно поражать цели навскидку и, кроме того, оказывает мощное психологическое воздействие на противника. Его нормальная работа обеспечивается при температуре от минус 20 до плюс 40 градусов Цельсия. Для скрытого ношения предусмотрена подвеска, позволяющая носить пистолет-пулемет под верхней одеждой, не привлекая внимания окружающих. Подвеска обеспечивает надежную фиксацию оружия и практически мгновенное его извлечение. В 1994 году "Клин" был официально принят на вооружение в подразделениях МВД по борьбе с организованной преступностью. По мнению профессионалов, "Клин" относится к одному из самых компактных образцов ПП. Конкурировать с ним в этом отношении может только чешский "Скорпион".

Страна производительРоссия
тактико-технические характеристики:
Калибр, мм9 ПМ, 9 ПМ высокоимпульсный
Длина с прикладом, мм530
Длина без приклада, мм305
Масса без патронов, кг1,54, 1,57
Емкость магазина, патронов20, 30
Вид огняо/н
Тем стрельбы, выстр/минот 975 до 1060
